સિસ્મિક એન્ટી-સ્ટેટિક રાઇઝ્ડ ફ્લોર સિસ્ટમ
ફિનેકો સિસ્મિક એન્ટિ-સ્ટેટિક રાઇઝ્ડ ફ્લોર સિસ્ટમ માળખાકીય સ્ટીલના માળખાને કોંક્રિટ-ભરેલી પેનલ્સ અથવા ઉચ્ચ-મિશન-સિસ્મિક ઝોનમાં મહત્વપૂર્ણ સુવિધાઓ માટે પ્રેશર લેમિનેટ સપાટી સાથે જોડે છે. તે લેટરલ શીયર ફોર્સને શોષી લેતી વખતે ઉચ્ચ-ઘનતા સર્વર રેક્સને ટેકો આપવા માટે સતત સિસ્મિક બ્રેકિંગ અને ઈલેક્ટ્રોસ્ટેટિક ડિસ્ચાર્જ કંટ્રોલ પ્રદાન કરે છે.
મુખ્ય લક્ષણો
કઠોર સિસ્મિક બ્રેકિંગ:હેવી-ગેજ સ્ટીલ સ્ટ્રિંગર્સ અને લૉક-ડાઉન પેડેસ્ટલ હેડ ધ્રુજારી દરમિયાન બાજુના સ્થળાંતર અને ઉત્થાનને અટકાવે છે.
નિયંત્રિત ESD ડિસીપેશન:1.0 × 10^6 અને 1.0 × 10^9 ઓહ્મ વચ્ચે સ્થિર ચાર્જને સુરક્ષિત રીતે બ્લીડ કરવા માટે સપાટી-થી-જમીન પ્રતિકારને માપાંકિત કરવામાં આવે છે.
ઉચ્ચ લોડ ક્ષમતા:કાયમી વિચલન અથવા થાક નિષ્ફળતા વિના ભારે કેન્દ્રિત અને રોલિંગ લોડનો સામનો કરે છે.
મોડ્યુલર સુલભતા:વિનિમયક્ષમ પેનલ્સ પાવર કેબલિંગ, ફાઇબર ઓપ્ટિક્સ અને HVAC ડક્ટિંગ માટે ઝડપથી નીચેની-ફ્લોર ઍક્સેસની મંજૂરી આપે છે.
ચોકસાઇ સ્તરીકરણ:હેવી-થ્રેડેડ પેડેસ્ટલ સ્ટેમ અસમાન સ્લેબ પર પ્લસ અથવા માઈનસ 25 મીમીના વર્ટિકલ એડજસ્ટમેન્ટની મંજૂરી આપે છે.

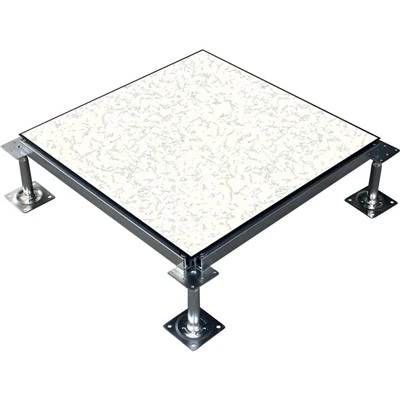

સિસ્ટમ માળખું
સમાપ્ત ફ્લોર સપાટી:કાર્પેટ ટાઇલ્સ માટે ઉચ્ચ-પ્રેશર લેમિનેટ, વાહક PVC અથવા એકદમ સ્ટીલ.
એન્કેપ્સ્યુલેટેડ કોર પેનલ:વેલ્ડેડ સ્ટીલ શીટ્સ કઠોરતા અને સાઉન્ડ ડેડનિંગ માટે સેલ્યુલર લાઇટવેઇટ કોંક્રીટ કોરથી ભરેલી છે.
પરિમિતિ ગાસ્કેટ:પેનલ્સ વચ્ચે એકોસ્ટિક સીલિંગ અને લેટરલ વાઇબ્રેશન ડેમ્પનિંગ પ્રદાન કરે છે.
સ્ટ્રિંગર સિસ્ટમ:હોરીઝોન્ટલ સિસ્મિક ગ્રીડ કઠોરતા માટે પેડેસ્ટલ હેડ્સને જોડતી બોલ્ટેડ સ્ટીલ ફ્રેમ.
પેડેસ્ટલ એસેમ્બલી:એન્ટી-કંપન મિકેનિકલ લોકીંગ અખરોટ, ઊંચાઈ-એડજસ્ટેબલ સ્ટીલ ટ્યુબ, અને હેવી બેઝ પ્લેટ સબફ્લોર પર લંગર.
ટેકનિકલ વિશિષ્ટતાઓ
|
પરિમાણ |
સ્પષ્ટીકરણ વિગતો |
પરીક્ષણ ધોરણ |
|
પેનલ સામગ્રી |
સિમેન્ટિટિયસ કોર સાથે કોલ્ડ-રોલ્ડ સ્ટીલ ટોપ/બોટમ |
GB/T 36340 / CISCA |
|
સિસ્ટમની ઊંચાઈ (FFH) |
300 mm થી 1200 mm (પ્રોજેક્ટ કસ્ટમાઇઝ કરી શકાય તેવું) |
ISO 9001 |
|
કેન્દ્રિત લોડ |
4.45 kN થી 6.67 kN (1000 lbf – 1500 lbf) |
CISCA/EN 12825 |
|
રોલિંગ લોડ |
2.67 kN થી 4.45 kN (10,000 થી વધુ ચક્ર) |
CISCA ધોરણો |
|
વિદ્યુત પ્રતિકાર |
1.0 × 10^6 ઓહ્મ થી 1.0 × 10^9 ઓહ્મ |
ANSI/ESD STM7.1 |
|
ફાયર પર્ફોર્મન્સ |
વર્ગ A ફ્લેમ સ્પ્રેડ / સ્મોક વિકસિત < 25 |
ASTM E84 / UL 723 |
|
પરિમાણીય સહનશીલતા |
લંબાઈ/પહોળાઈ: વત્તા અથવા ઓછા 0.15 મીમી, જાડાઈ: વત્તા અથવા ઓછા 0.2 મીમી |
ફેક્ટરી QA પ્રોટોકોલ |
સિસ્મિક પર્ફોર્મન્સ
પાર્શ્વીય બળ વિતરણ:સર્વર રેક્સમાંથી શીયર લોડ્સ સખત સ્ટ્રિંગર ગ્રીડ દ્વારા સ્થાનાંતરિત થાય છે અને એન્કર કરેલ પેડેસ્ટલ્સ દ્વારા વિખેરી નાખે છે.
ઉત્થાન નિવારણ:યાંત્રિક લોકીંગ ફાસ્ટનર્સ ઊભી ધરતીકંપના તરંગોથી પેનલ ડિસ્લોજમેન્ટને અટકાવે છે.
અનુપાલન બેન્ચમાર્ક્સ:IBC સિસ્મિક ડિઝાઈન કેટેગરીઝ ડી માટે F થી લઈને એન્જિનિયર્ડ; બેલકોર GR-63-CORE ઝોન 4 માપદંડો સામે પરીક્ષણ.
લાક્ષણિક એપ્લિકેશનો
હાઇપરસ્કેલ અને કોલોકેશન ડેટા સેન્ટર્સ:સર્વર હોલ હેવી બ્લેડ સર્વર્સ અને ઉચ્ચ-ઘનતા પાવર વિતરણ એકમો ધરાવે છે.
સેમિકન્ડક્ટર ફેબ્રિકેશન પ્લાન્ટ્સ:ક્લીનરૂમ જેમાં કંપન પ્રતિકાર અને સતત સ્થિર ગ્રાઉન્ડિંગ જરૂરી છે.
ટેલિકોમ્યુનિકેશન હબ:સેન્ટ્રલ સ્વિચિંગ ઓફિસો જેમાં સિસ્મિક ઘટનાઓ દરમિયાન ઓપરેશનલ અખંડિતતાની જરૂર હોય છે.
કંટ્રોલ રૂમ અને ડિસ્પેચ કેન્દ્રો:24/7 મિશન-ફ્લોર કેબલિંગ હેઠળ જટિલ-સંકટપૂર્ણ વાતાવરણ.
ઇન્સ્ટોલેશન અને કસ્ટમાઇઝેશન
સબફ્લોર તૈયારી:એન્ટી-ડસ્ટ સીલર અને લેસર-લેવલ બેન્ચમાર્ક સાથે શુદ્ધ, ક્યોર્ડ કોંક્રિટની જરૂર છે.
એન્કરિંગ:પેડેસ્ટલ બેઝ પ્લેટ્સ યાંત્રિક વિસ્તરણ એન્કર અથવા માળખાકીય એડહેસિવ્સ દ્વારા સુરક્ષિત.
ગ્રાઉન્ડિંગ એકીકરણ:મુખ્ય વિદ્યુત બસ બાર સાથે નીચા-પ્રતિરોધક ધરતીના બંધન માટે કોપર ફોઇલ ટેપ અને 100 ચોરસ મીટર દીઠ ટર્મિનલ લગનો સમાવેશ થાય છે.
કસ્ટમ વિકલ્પો:પેનલ ફિનિશ (HPL, વાહક PVC, એકદમ સ્ટીલ), કસ્ટમ કેબલ ગ્રોમેટ્સ, 55% ખુલ્લા વિસ્તાર સુધીની એર ગ્રિલ્સ અને વેરિયેબલ હાઇટ્સ.
ધોરણો અને ગુણવત્તા
ઉત્પાદન ધોરણો:ISO 9001 અને ISO 14001 પ્રમાણિત સુવિધાઓ હેઠળ ઉત્પાદિત.
સામગ્રીની શોધક્ષમતા:શિપમેન્ટ દીઠ પૂરા પાડવામાં આવેલ સંપૂર્ણ રાસાયણિક અને મિકેનિકલ મિલ ટેસ્ટ રિપોર્ટ્સ (MTRs) સાથે કોલ્ડ-રોલ્ડ કોમર્શિયલ સ્ટીલ ફક્ત ટોચની-મીલોમાંથી મેળવવામાં આવે છે.
તૃતીય-પક્ષ પરીક્ષણ:બેચના નમૂનાઓ વિનાશક લોડ પરીક્ષણ, ઇલેક્ટ્રોસ્ટેટિક સડો પરીક્ષણ અને 20 માઇક્રોમીટરથી વધુની ગેલ્વેનાઇઝેશન જાડાઈની ચકાસણીમાંથી પસાર થાય છે.
ઉત્પાદન અને પ્રોજેક્ટ સપોર્ટ
ઉત્પાદન અને પરીક્ષણ:સ્વયંસંચાલિત સ્ટેમ્પિંગ લાઇન્સ અને મલ્ટિ-પોઇન્ટ રોબોટિક વેલ્ડીંગ કોષો માસિક 100,000 ચોરસ મીટરથી વધુ ઉપજ આપે છે. દરેક બેચ 50-ટનના હાઇડ્રોલિક કમ્પ્રેશન મશીન પર વિધ્વંસક બિંદુ-લોડ પરીક્ષણમાંથી પસાર થાય છે.
એન્જિનિયરિંગ સપોર્ટ:CAD અને BIM મોડલ્સ પર આધારિત શોપ ડ્રોઇંગ્સ, સિસ્મિક કેલ્ક્યુલેશન રિપોર્ટ્સ અને ફ્લોર લેઆઉટ ઓપ્ટિમાઇઝેશન.
લોજિસ્ટિક્સ:પેલેટાઇઝ્ડ, ભેજ-આવરિત, કિનારી-સુરક્ષિત, અને દરિયાઈ નૂર માટે ડનેજ બેગ સાથે કન્ટેનરાઇઝ્ડ.
વારંવાર પૂછાતા પ્રશ્નો
પ્ર: સિસ્મિક સ્ટ્રિંગર સિસ્ટમ ધરતીકંપ દરમિયાન માળના પતનને કેવી રીતે અટકાવે છે?
A: બોલ્ટેડ, હેવી-ગેજ સ્ટીલ સ્ટ્રિંગર્સ યાંત્રિક રીતે પેડેસ્ટલ હેડને કઠોર ડાયાફ્રેમ બનાવવા માટે લૉક કરે છે. આ પેનલ્સને એકસાથે જોડે છે, વ્યક્તિગત પેનલ ડિસલોકેશન અથવા ફ્રેમ બકલિંગને રોકવા માટે એન્કર કરેલ પેડેસ્ટલ મેટ્રિક્સ પર સમાનરૂપે લેટરલ શીયર લોડનું વિતરણ કરે છે.
પ્ર: ચોક્કસ વિદ્યુત પ્રતિકાર શ્રેણી શું છે અને ESD કેવી રીતે અટકાવવામાં આવે છે?
A: 1.0 × 10^6 અને 1.0 × 10^9 ઓહ્મ વચ્ચે સપાટી-થી- જમીનની પ્રતિકાર જાળવવામાં આવે છે. આનાથી સાધનોના આંચકા અથવા હાર્ડવેરના નુકસાનને જોખમમાં મૂક્યા વિના ગ્રાઉન્ડેડ પેડેસ્ટલ નેટવર્કમાં સુરક્ષિત રીતે સંચિત સ્ટેટિક ચાર્જીસનું રક્તસ્ત્રાવ થાય છે.
પ્ર: માળખાકીય અને સિસ્મિક અનુપાલન માટે કયા દસ્તાવેજો પ્રદાન કરવામાં આવે છે?
A: અમે સંપૂર્ણ એન્જિનિયરિંગ સબમિટ પેકેજો સપ્લાય કરીએ છીએ, જેમાં પ્રોફેશનલ એન્જિનિયર-સહી કરેલ માળખાકીય ગણતરીની નોંધો, તૃતીય-પક્ષ લોડ ટેસ્ટ રિપોર્ટ્સ, સિસ્મિક કમ્પ્લાયન્સ લેટર્સ (IBC/Bellcore GR-63-CORE), અને કાચા સ્ટીલ માટે મિલ ટેસ્ટ રિપોર્ટ્સનો સમાવેશ થાય છે.
પ્ર: શું આ સિસ્ટમ ભારે એર કન્ડીશનીંગ યુનિટ્સ અને બેટરી બેંકોને સમાવી શકે છે?
A: હા. UPS બેટરી રેક્સ અથવા CRAC યુનિટ્સ જેવા સ્થાનિક હેવી સાધનો માટે, અમે પૂરક સ્ટીલ પ્રદાન કરીએ છીએ-સ્ટ્રક્ચર ચેનલ બ્રિજિંગ અને હેવી-લોડ પેડેસ્ટલ કૉલમ, સમાપ્ત ફ્લોરની ઊંચાઈમાં ફેરફાર કર્યા વિના લોડ થ્રેશોલ્ડને 11.1 kN સુધી વધારીએ છીએ.
પ્ર: સિસ્મિક ઘટના પછી ફ્લોર સિસ્ટમનું શું થાય છે?
A: કારણ કે બાજુની ધરતીકંપની ઉર્જા માળખાકીય શીયર નિષ્ફળતા વિના શોષાય છે, ભૂકંપ પછીની તપાસમાં સામાન્ય રીતે પેનલ સંરેખણ અને નાના પેડેસ્ટલ સ્તર પુનઃકેલિબ્રેશન માટે માત્ર દ્રશ્ય તપાસની જરૂર પડે છે, કુલ સિસ્ટમ રિપ્લેસમેન્ટને ટાળીને.
પ્ર: આંતરરાષ્ટ્રીય શિપિંગ દરમિયાન કઈ પેકેજિંગ પદ્ધતિઓ ટ્રાન્ઝિટ નુકસાનને અટકાવે છે?
A: પેનલ્સને ફ્યુમિગેશન-મુક્ત લાકડાના પૅલેટ્સ પર સ્ટેક કરવામાં આવે છે, રક્ષણાત્મક ફોમ શીટ્સ સાથે પરસ્પર વિસ્તરેલ હોય છે, કિનારી-લહેરિયું કાર્ડબોર્ડથી લપેટી હોય છે, અને ડન્નેજ બેગ સાથે કન્ટેનરાઇઝ્ડ શિપમેન્ટની અંદર હેવી-ડ્યુટી સ્ટીલ સ્ટ્રેપિંગ સાથે સુરક્ષિત હોય છે.
